На деревообрабатывающем заводе по производству кольцевых пил больше доходов от дефектов сварных швов, чем от износа зубьев

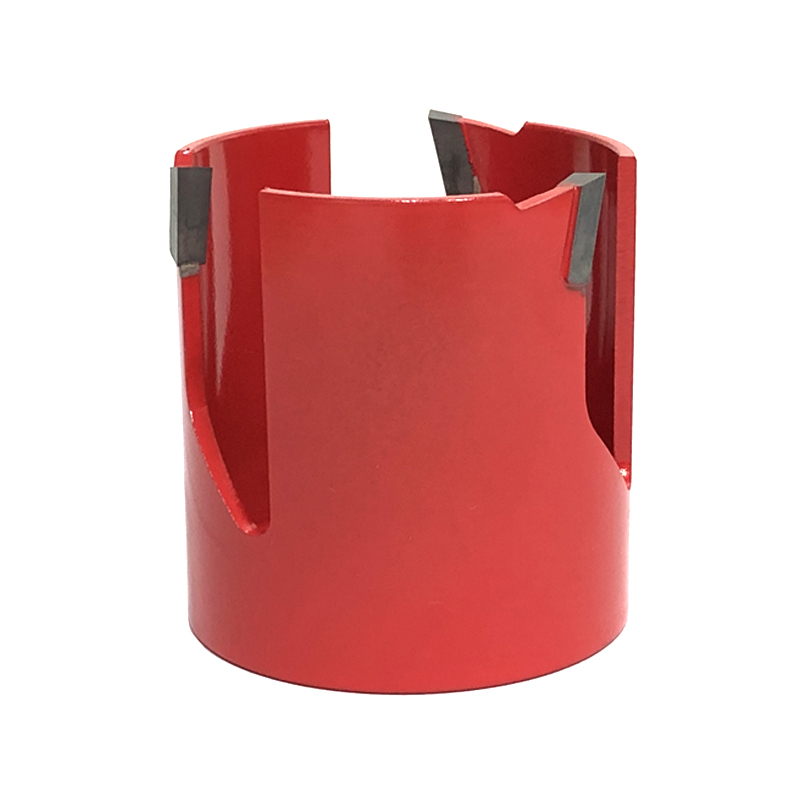

A Деревообрабатывающий завод по производству кольцевых пил производит цилиндрические режущие инструменты, которые проделывают чистые отверстия в дереве, фанере и композитных панелях. Эти инструменты доставляются на рабочие площадки с острыми зубьями и плавным режущим действием. После нескольких десятков отверстий те же коронки перестают резать чисто. Зубы остаются острыми. Беседка еще стоит. Но сварной шов между режущим венцом и затыльником лопнул. Деревообрабатывающий завод по производству кольцевых пил, который не может производить надежные сварные соединения, поставляет инструменты, которые выходят из строя до того, как зубья теряют свою заточку, а подрядчики возвращают их, пока у твердосплавных наконечников еще остаются месяцы службы. Сварной шов разрушается раньше, чем изнашиваются зубья.

Изменение глубины сварки приводит к нестабильной прочности соединения

Кольцевая пила состоит из цилиндрического режущего диска, приваренного к плоской задней пластине. Сварной шов должен проникнуть на всю толщину обода и в заднюю пластину. Деревообрабатывающий завод по производству кольцевых пил с непостоянными параметрами сварки производит одни соединения с полным проплавлением, а другие — с неглубокими поверхностными швами. Неглубокие сварные швы сохраняют свою прочность при незначительном использовании. Под действием крутящего момента при сверлении 4-дюймового отверстия в твердой древесине неглубокий сварной шов разрывается. Обод отделяется от задней пластины. Пила становится бесполезной, а зубья остаются идеально острыми. Сварочный ток, продолжительность, давление электрода и скорость охлаждения определяют целостность соединения. Деревообрабатывающий завод по производству кольцевых пил, который контролирует все четыре параметра, производит сварные швы, которые долговечнее зубьев. Тот, который рассматривает сварку как простую операцию, поставляет инструменты, которые выходят из строя в месте соединения.

Пористость сварного шва создает невидимые слабые места

Пористость образуется, когда газ задерживается внутри расплавленного металла сварного шва. Газ создает небольшие пустоты, которые уменьшают площадь поперечного сечения шва. Деревообрабатывающий завод по производству кольцевых пил, производящий сварные соединения с пористостью, создает инструменты, которые выдерживают визуальный контроль, но выходят из строя под нагрузкой. Подрядчик не может видеть пустоты. Первые несколько разрезов проходят гладко. Затем сустав рвется в пустых местах.

Оператор сварочной станции проверяет наличие пористости, разрезая образцы соединений и исследуя поверхность разреза под увеличением. Завод, который выполняет эту проверку каждую смену, выявляет проблемы с пористостью еще до масштабирования производства. Тот, кто пропускает это, обнаруживает проблему только тогда, когда возвращенные инструменты накапливаются на погрузочной платформе.

Плоскостность задней пластины определяет, будет ли пила работать правильно

Задняя пластина крепится к оправке дрели. Если пластина неровная, пила будет раскачиваться при вращении. Колебания создают неравномерное давление резания. Зубы с одной стороны режутся глубже. Зубья на противоположной стороне едва касаются дерева. Неравномерная нагрузка создает нагрузку на сварное соединение на стороне, подвергающейся сильной резке. Деревообрабатывающий завод кольцевых пил, штампующий задние пластины из стального проката, должен после штамповки их расплющить. Остаточные напряжения в процессе штамповки приводят к прогибанию пластины. Дуга создает биение, которое разрушает сварное соединение до того, как зубья начнут изнашиваться.

Завод, который снимает напряжения со штампованных пластин перед сваркой, поставляет инструменты, которые работают правильно. Завод, который сваривает штампованные пластины, поставляет инструменты, которые вибрируют и выходят из строя.

Общие точки проверки, которые отличают надежные кольцевые пилы от ранних отказов:

• Измерьте биение режущего диска с помощью циферблатного индикатора, пока пила вращается на испытательной оправке.
• Проверьте плоскостность задней пластины на гранитной поверхности с помощью щупа под краями.
• Проверьте целостность сварного шва, постепенно прилагая крутящий момент к соединению и записывая точку разрушения.

Деревообрабатывающий завод по производству кольцевых пил, который выполняет эти три проверки для каждой партии инструментов, которые подрядчики хранят в своих комплектах. Тот, кто пропускает их, отправляет инструменты, которые попадают в мусорный бак с острыми зубцами и сломанными сварными швами.

Пайка твердосплавным наконечником невозможна при той же температуре, что и сварка

Режущие зубья припаяны к ободу. Припой плавится при определенной температуре. В процессе сварки вблизи паяного соединения выделяется тепло. Деревообрабатывающий завод по производству кольцевых пил, который приваривает слишком близко к паяным зубьям, повторно плавит припой. Зубы смещаются или выпадают. Подрядчик видит недостающие твердосплавные наконечники и предполагает, что процесс пайки был неисправен. Пайка прошла нормально. Сварочный жар уничтожил его. Заводы, которые правильно выстраивают операции (сначала паяют, затем сваривают, а затем охлаждают), сохраняют оба соединения. Те, кто пытается объединить операции, экономят время и теряют инструменты.

Сварной шов каждый раз выходит из строя раньше зубов

Подрядчики оценивают кольцевую пилу по тому, как долго она режет. Они ожидают, что зубы сначала потускнеют. На деревообрабатывающем заводе по производству кольцевых пил, который поставляет инструменты с затупившимися зубьями после пятидесяти отверстий, возникла проблема с качеством зубьев. Завод, который поставляет инструменты с неповрежденными зубьями и расколотыми сварными швами после двадцати отверстий, имеет проблемы с качеством сварных швов. Вторая проблема обходится дороже, поскольку подрядчик возвращает инструмент, пока твердый сплав еще режет. Возврат требует доставки, обработки и репутации. Ремонт сварочной станции обходится дешевле, чем прибыль, которую она приносит, но только в том случае, если завод относится к сварному шву как к важнейшему компоненту, а не как к второстепенной задаче.
